Rekonstrukce I. základu rotační pece vč. pohonu

Kompletní rekonstrukce klíčových částí pohonu a I.základu rotační pece během jediné odstávky. PME převzala roli technického partnera projektu – od návrhu řešení přes výrobu stěžejních dílů až po supervizi montáže a měření. Výsledkem je spolehlivý pohon pece, splnění přísných kvalitativních kritérií a zvládnutí extrémního časového tlaku.

‍

Zákazník: Buzzi Unicem Cement Hranice a s.
Rozsah dodávky PME: Kompletní engineering, výroba i opravy klíčových dílů, technická podpora při montáži, supervize a kompletní dokumentace.

Zadání a cíl projektu

Zákazník požádal PME o technickou spolupráci při návrhu a realizaci rekonstrukce I. základu rotační pece ø4,328x64m včetně nového ozubeného soukolí pohonu rotační pece. Cílem bylo obnovit kritické části pohonu pece, zajistit dlouhodobou spolehlivost provozu a zvládnout celou akci v extrémně krátkém termínu odstávky.

Klíčové dodávky a technické řešení

V rámci projektu PME zajistilo návrh, výrobu a koordinaci následujících hlavních komponentů:

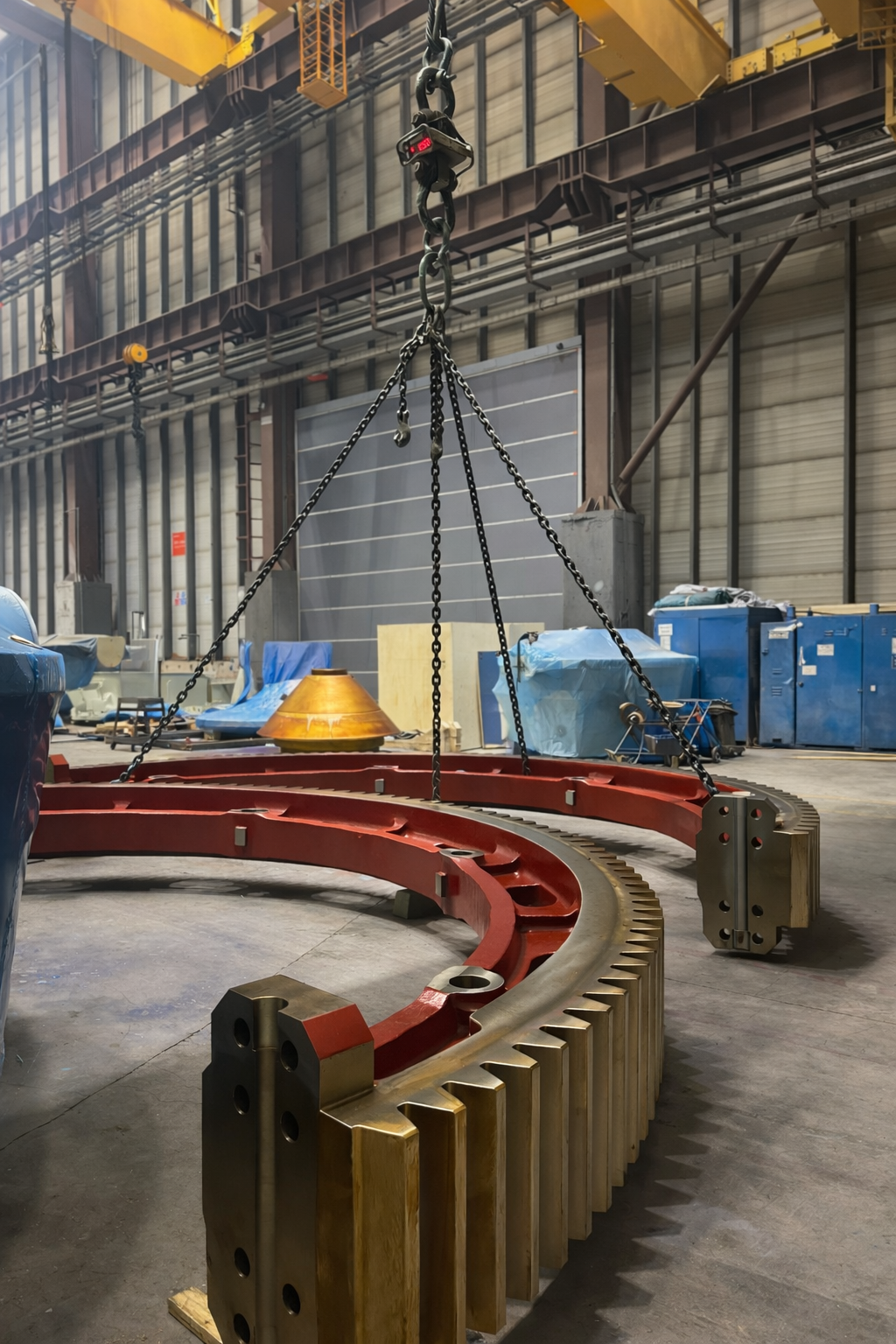

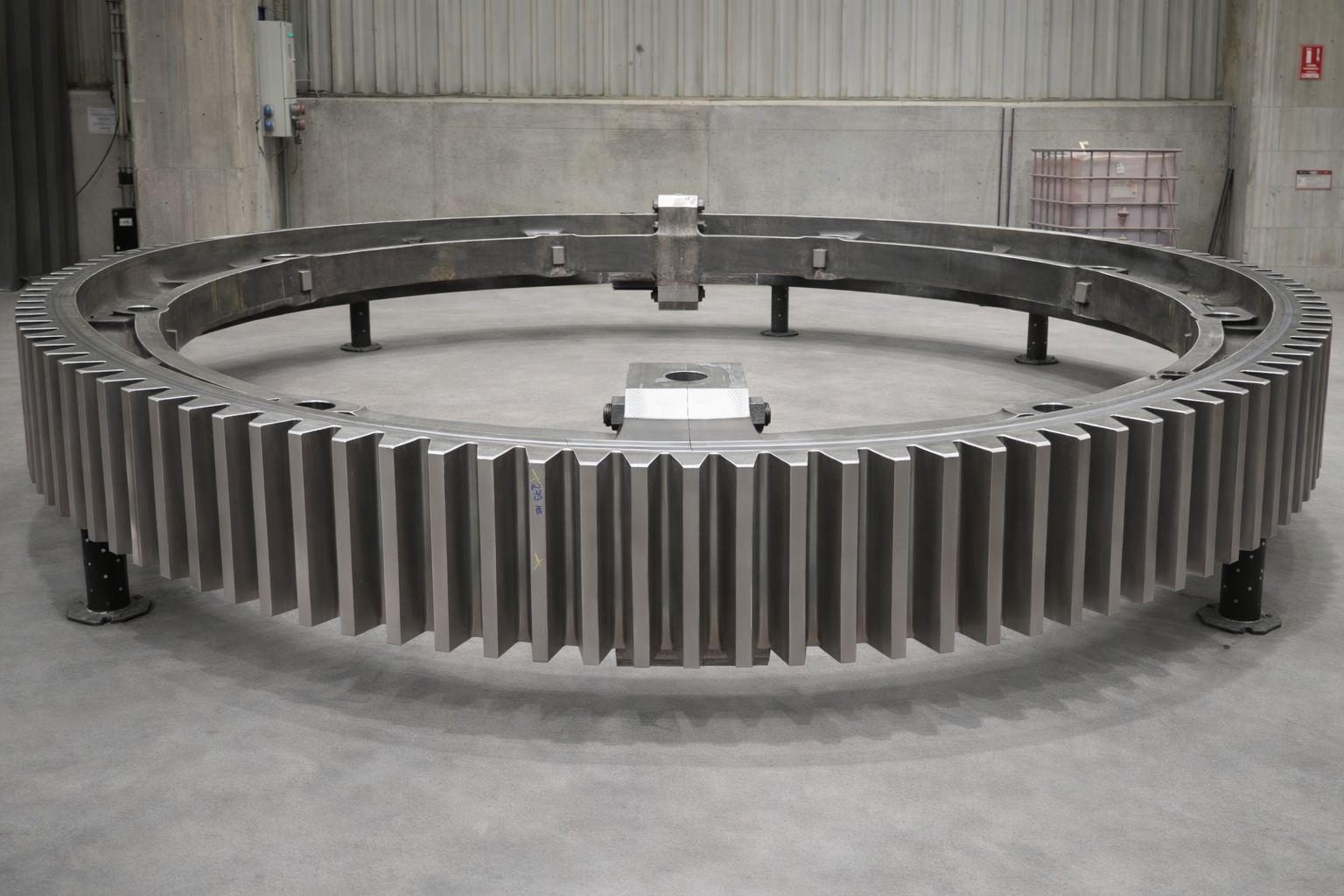

• nový odlévaný ozubený věnec; z = 144; m = 42 mm (dělený na dvě poloviny, spojený systémem Superbolts),

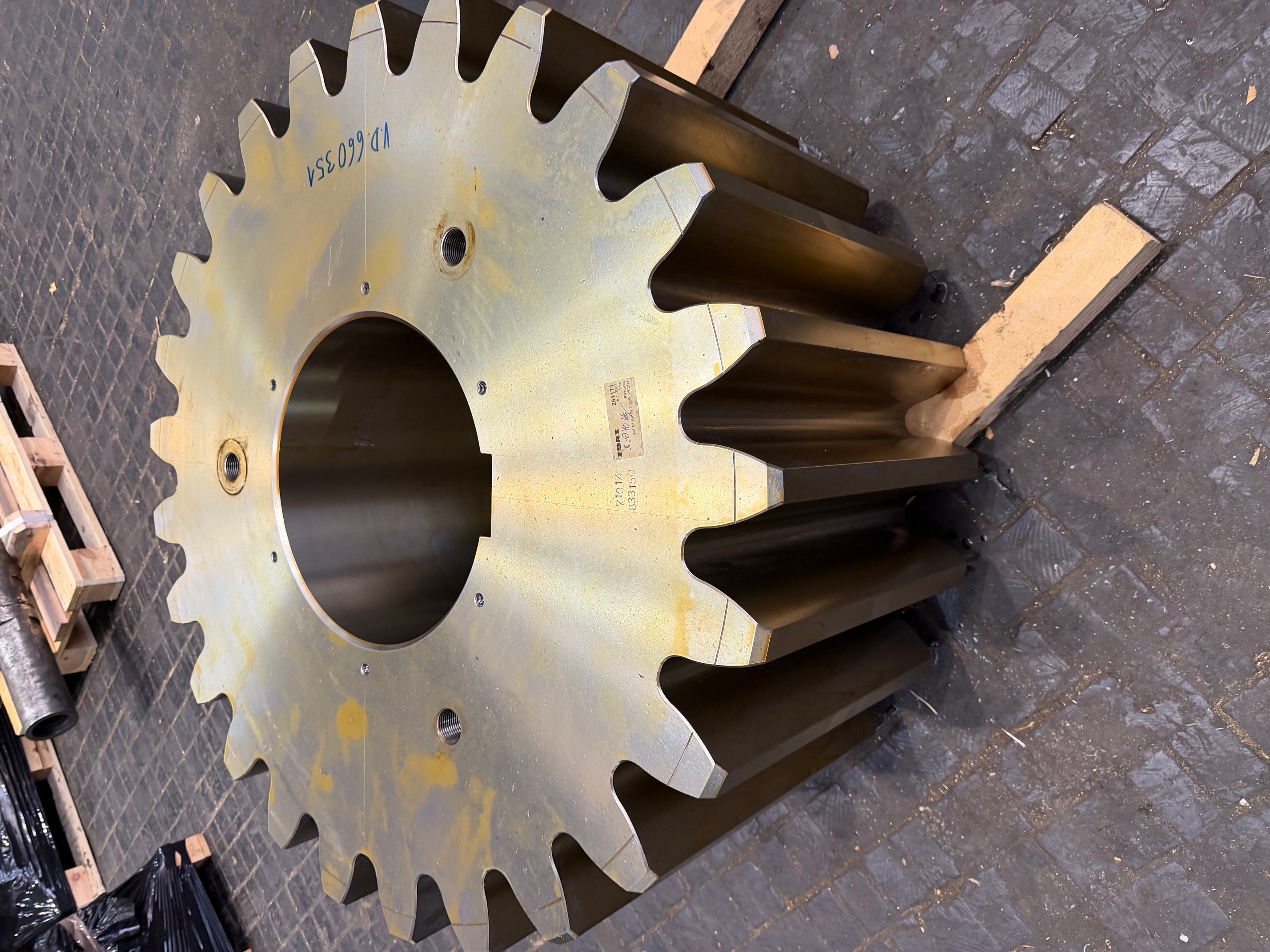

• nový pastorek; z= 25; m = 42 mm
• nová pastorková hřídel
• nová SKF ložiska,
• nová pera ozubeného věnce vč. čepů,

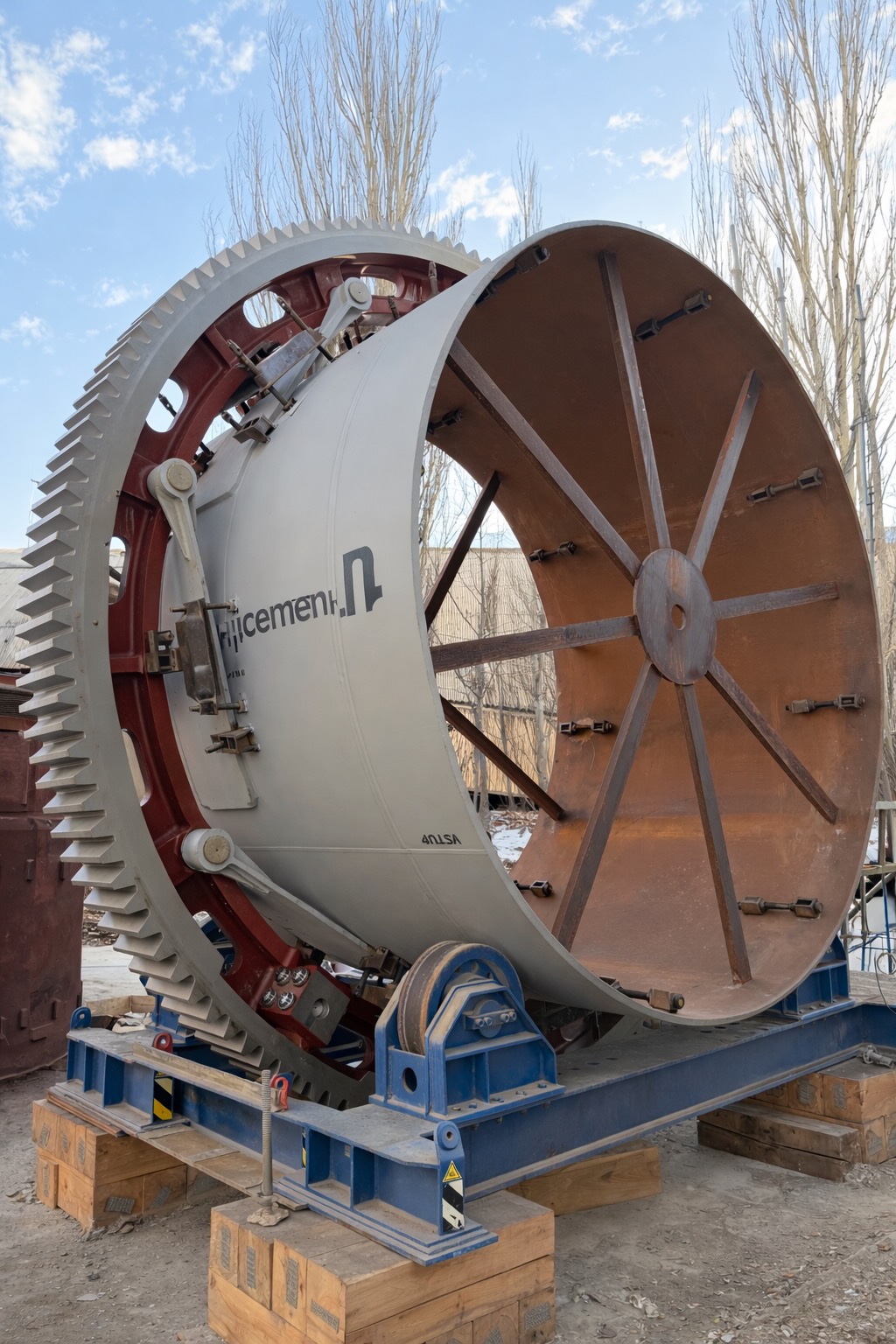

• nový podporový díl I. základu rotační pece z tl. 60 mm délky 2,2m včetně navazujícího lubu 2,1m
• nový lub pod ozubený věnec, tl. 36 mm délky 5,1m
• nové uložení nosného kruhu na I. základu
• nová axiální kladka, včetně hřídele axiální kladky
• nová ložiska axiální kladky
• repase původního výkovku nosného kruhu

Součástí dodávky byl také kompletní engineering, konstrukční návrh řešení a výrobní dokumentace.

Hlavní výzvy projektu

Projekt byl extrémně náročný především z hlediska času a koordinace:

• kritický termín dodání odlitku ozubeného věnce,
• výroba nové pastorkové hřídele až na základě reálně naměřených rozměrů původního dílu,

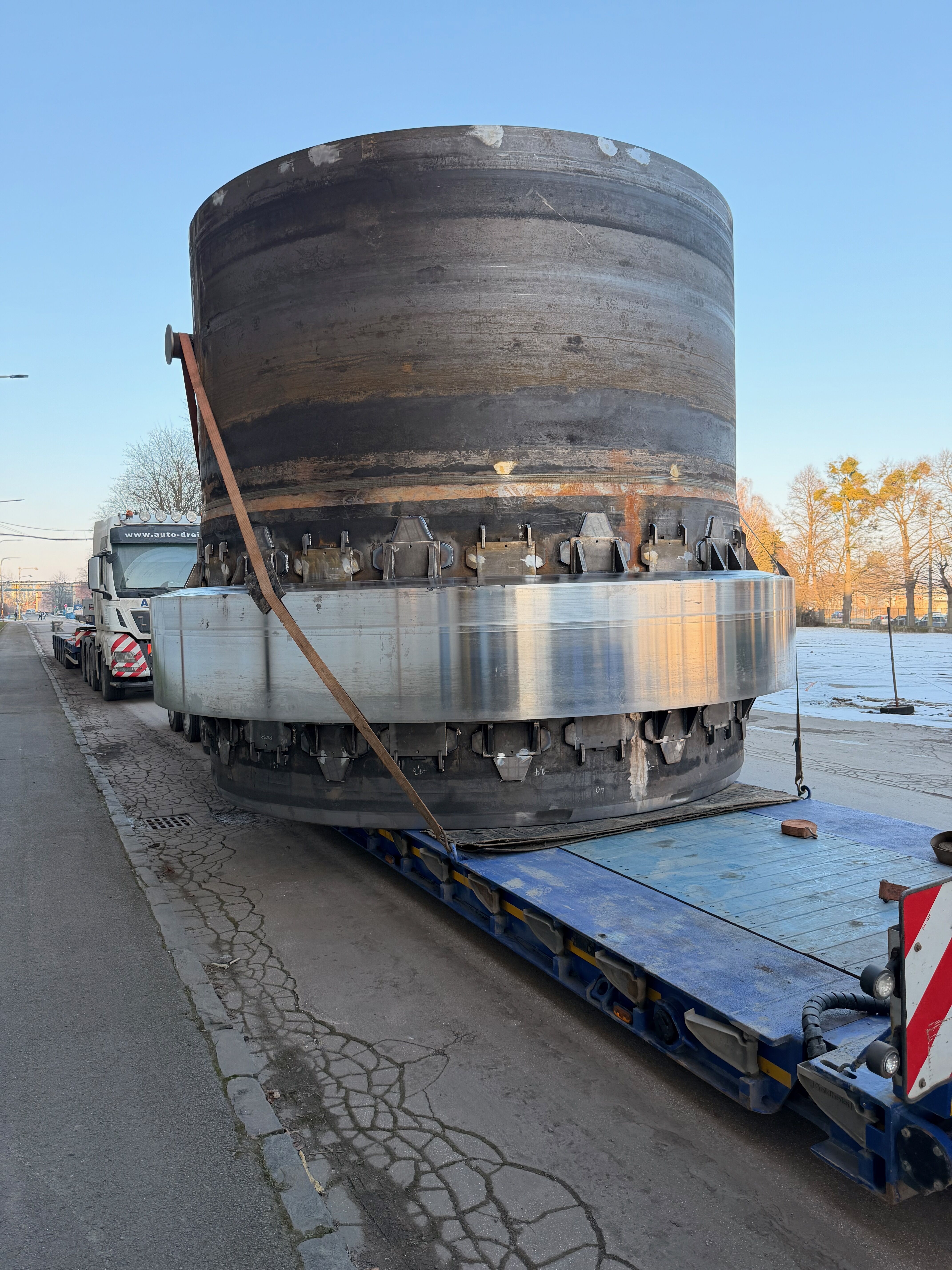

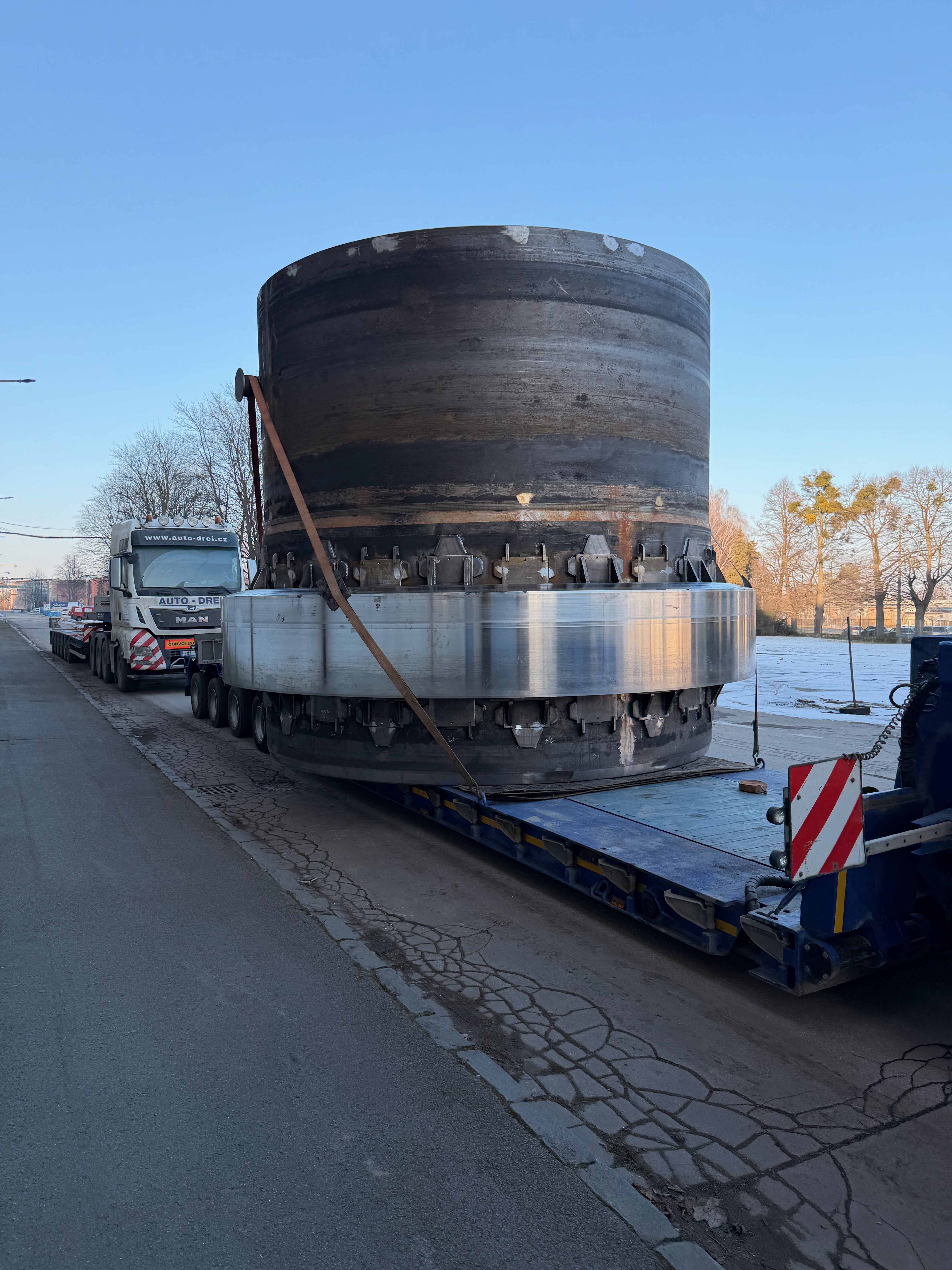

• nutnost odborné demontáže nosného kruhu rotační pece, jeho okamžitý převoz do PME, otryskání, přeměření, finální návrh správně zvoleného úběru při opracování na karuselu,

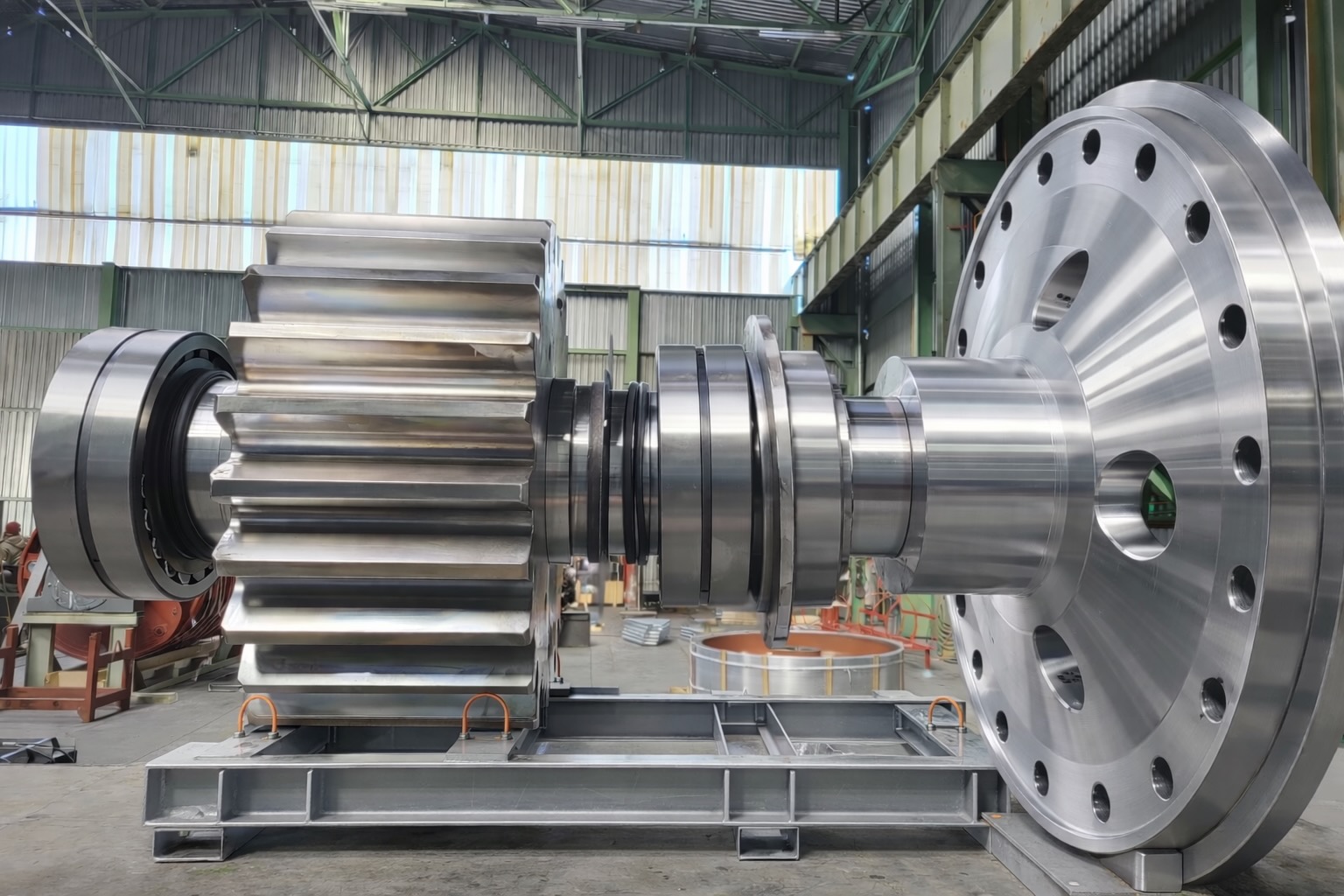

• paralelní repase pastorkové jednotky včetně části čepové spojky hlavního pohonu rotační pece,
• kompletní výroba, obrábění, lisování nových dílů a finální sestavení během jediné 7denní odstávky.
• Ustavení nových dílů do původních pozic za pomoci 3D skenování a přesného měření

Vše probíhalo pod maximálním časovým tlakem při zachování přísných kvalitativních požadavků.

Technická podpora a koordinace

PME zajišťovalo:

• technickou podporu při usazování komponent do přesné polohy
• koordinaci mezi montážní a měřicí firmou
• supervizi montáže a kontrolu správnosti instalace dodaných výrobků
• poradenství při ustavení pastorkové jednotky – včetně nutnosti 3D skenu celého pohonu pro přesné geometrické nastavení

Kontrola kvality a dokumentace

Součástí finálního předání byla kompletní dokumentace dle Plánu kontrol a zkoušek PME, obsahující:

• Atesty materiálů – doložení původu a jakosti
• Výrobní a měřicí protokoly – záznamy o průběhu výroby, kontrolách rozměrů, tolerancí a funkčních parametrů jednotlivých dílů a sestav
• NDT kontroly – (VT, PT, MT, UT) včetně vyhodnocení doložení výsledků
• Přejímky jednotlivých částí – průběžné i finální přejímky klíčových celků
• Soulad s normami a požadavky zákazníka – potvrzení, že realizace odpovídá platným technickým normám, interním standardům PME a přísným kritériím zákazníka.

Výsledek

Zakázku se podařilo realizovat v plném rozsahu a v požadovaném termínu odstávky. PME převzalo roli technického partnera, koordinátora i dodavatele klíčových komponent. Projekt byl úspěšně dokončen ke spokojenosti zákazníka.

Spolupráce:
Projekt probíhal ve spolupráci se společnostmi MONTÁŽE TRENČÍN a.s. a IKN CZECH s.r.o.

‍
