Otočný jeřáb pro velkorypadlo v Srbsku

• Zákazník:  Koch Solutions GmbH
• Lokalita realizace: Výrobní závod PME Přerov
• Termín realizace: 07/2025 – 02/2026
• Předmět dodávky: 2 ks otočných jeřábů s délkou ramene 7 m a nosností 7 t určených pro provoz na velkorypadle
• Hlavní přínos: Komplexní dodávka zdvihacího zařízení od návrhu až po exportní dokumentaci

Hlavní výzvy projektu

Německý zákazník Koch Solutions se na společnost PME obrátils požadavkem na dodávku dvou otočných obslužných jeřábů určených pro instalaci na velkorypadle. Na obdobném projektu jsme spolupracovali již v roce 2013,avšak nová zakázka přinesla řadu technických i legislativních výzev. Hlavním cílem bylo navrhnout modernizovanou konstrukci odpovídající aktuálním evropským normám a současně optimalizovat hmotnost celého zařízení.

‍

Důraz byl kladen zejména na:

• splnění aktuálních požadavků evropských norem pro zdvihací zařízení,
• snížení hmotnosti nosných konstrukcí,
• zjednodušení výroby obslužných konstrukcí,
• modernizaci designu a ergonomie ovládání,
• zajištění kompletní dokumentace pro export mimo Evropskou unii.

Významnou součástí projektu bylo rovněž dosažení vysoké kality výroby podle požadavků normy EN 1090 v úrovni EXC3.

Postup realizace

Engineering a konstrukční návrh

‍

Projekt vznikal ve spolupráci s naším dlouholetým partnerem Královo Pole Cranes a.s., který zajišťoval kompletní konstrukční a výpočtovou část projektu.

‍

Součástí engineeringu byly:

• nový konstrukční návrh jeřábů,
• pevnostní a stabilitní výpočty,
• technická dokumentace,
• dokumentace pro výrobu a certifikaci.

Optimalizací konstrukce se podařilo dosáhnout výrazného snížení hmotnosti při zachování požadované nosnosti a provozní bezpečnosti.

Výroba

Kompletní výroba probíhala ve výrobním závodě PME v Přerově.

‍

Rozsah dodávky zahrnoval:

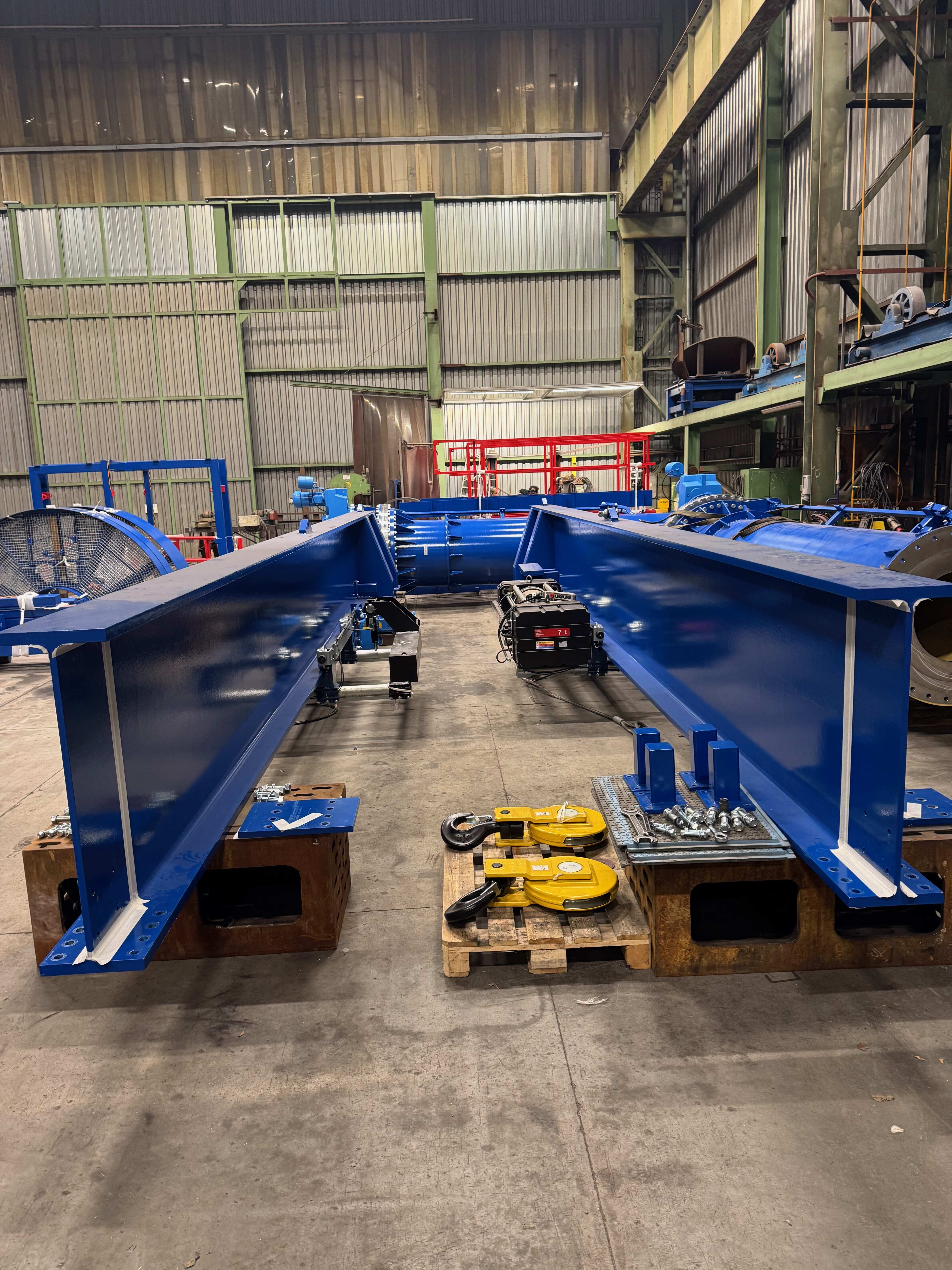

• výrobu nosných svařovaných konstrukcí,

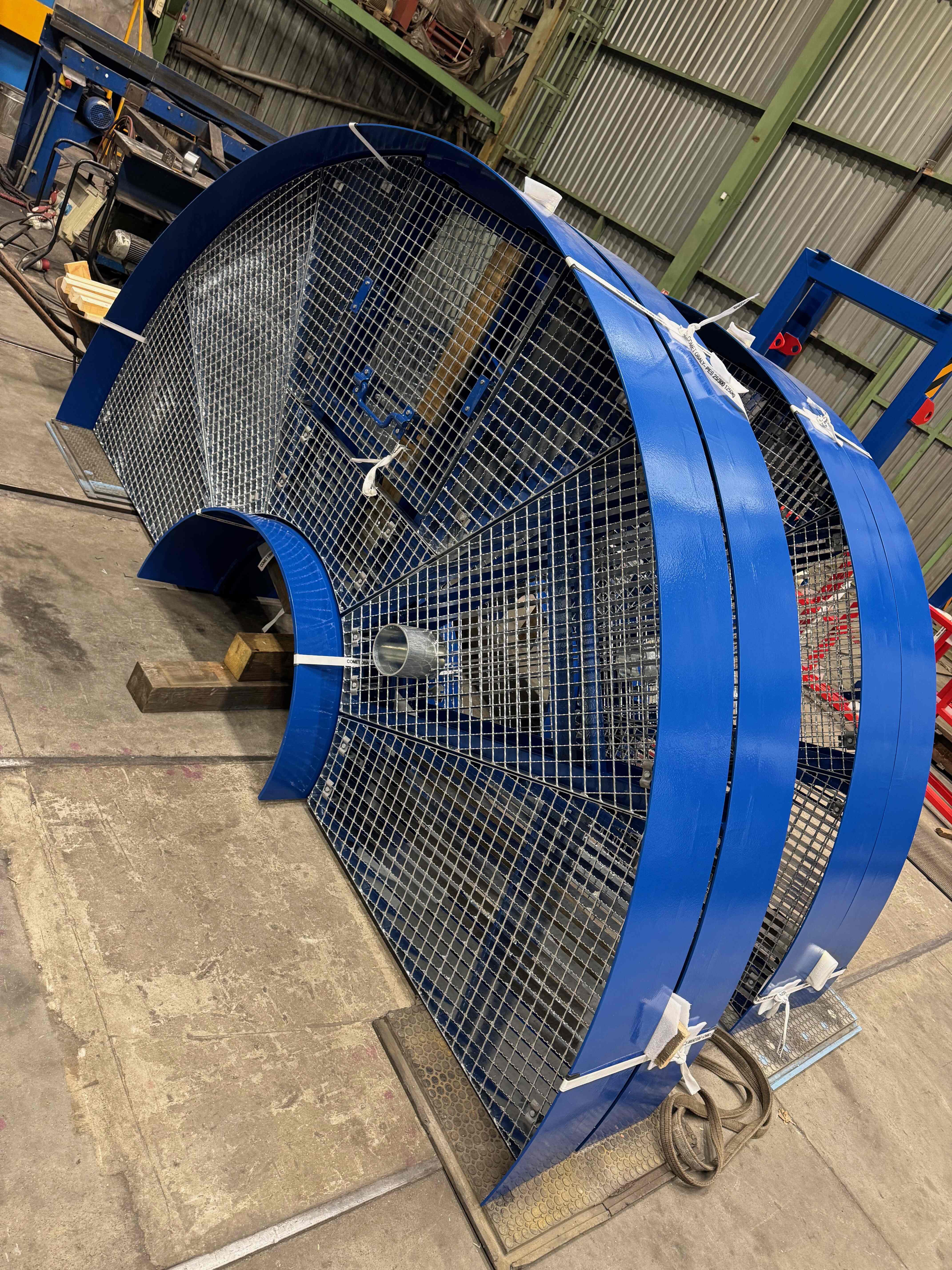

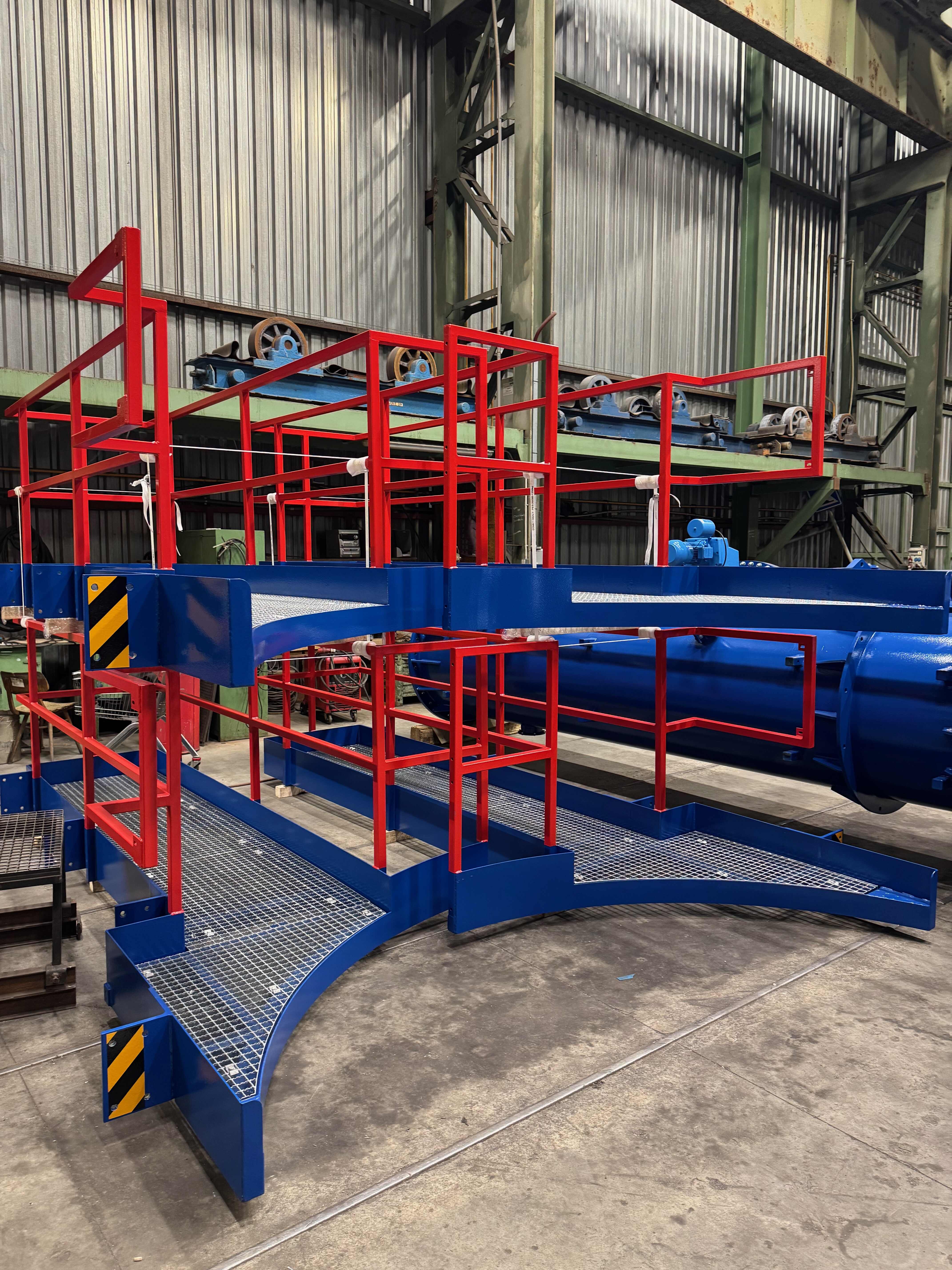

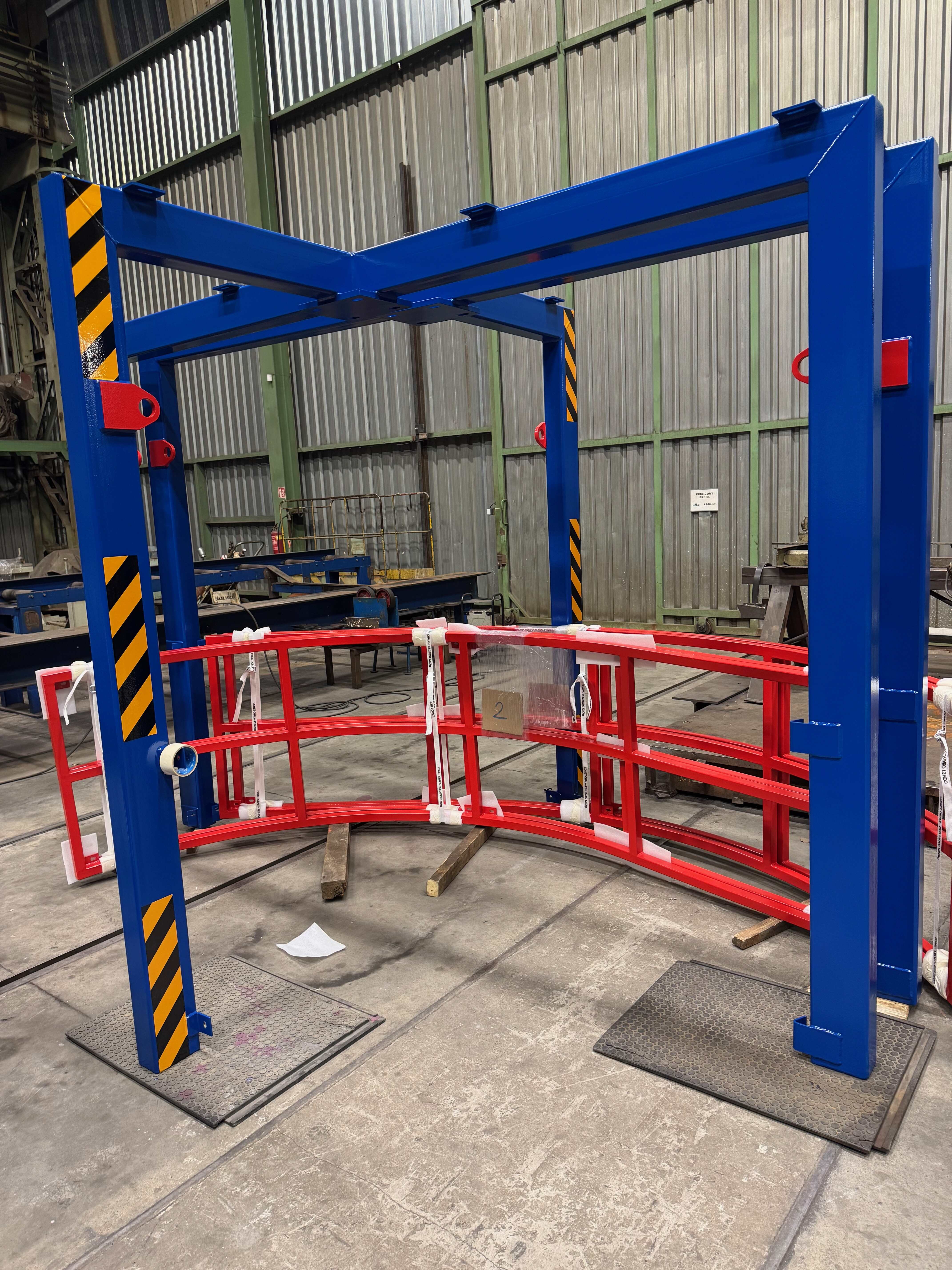

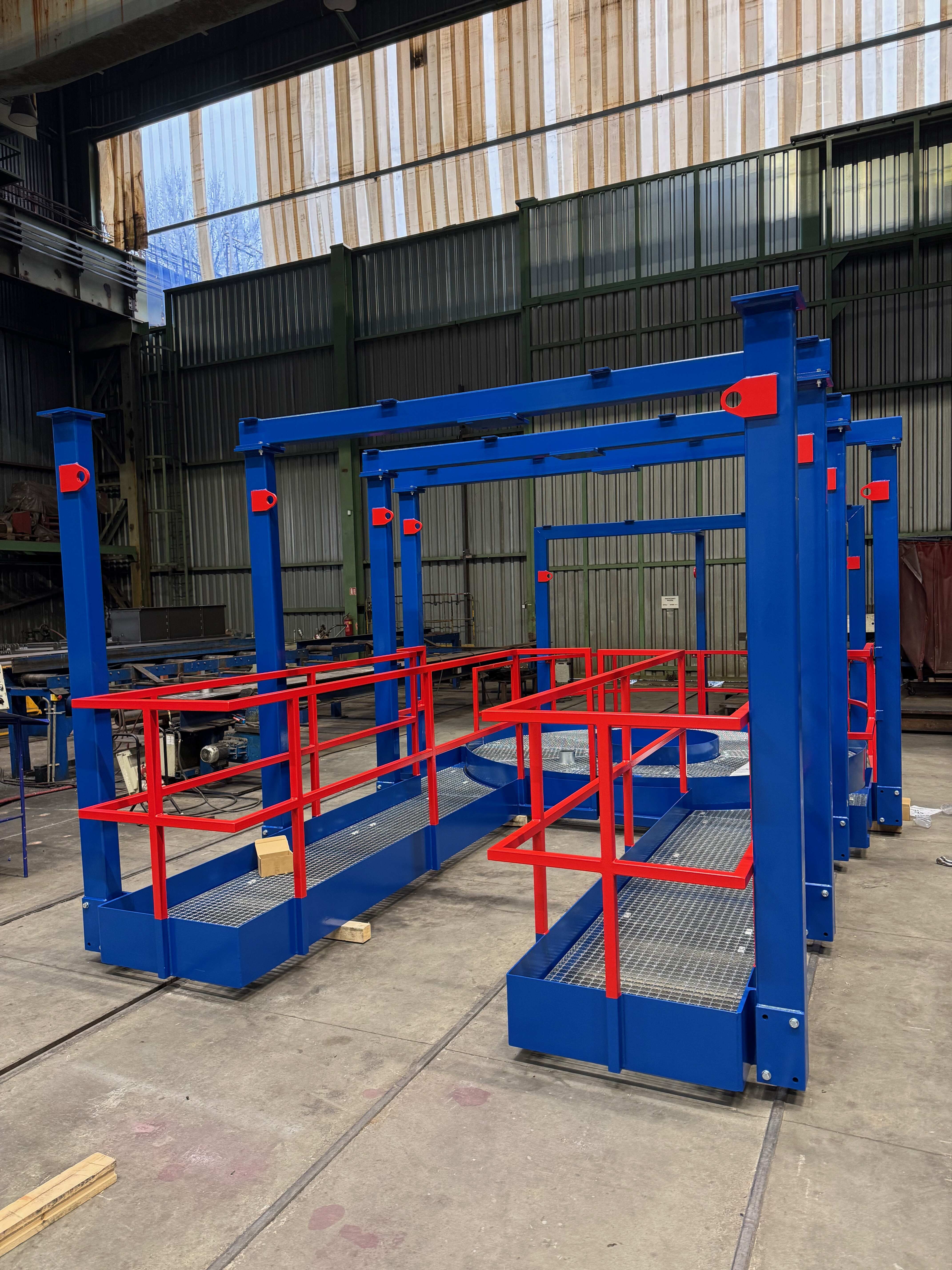

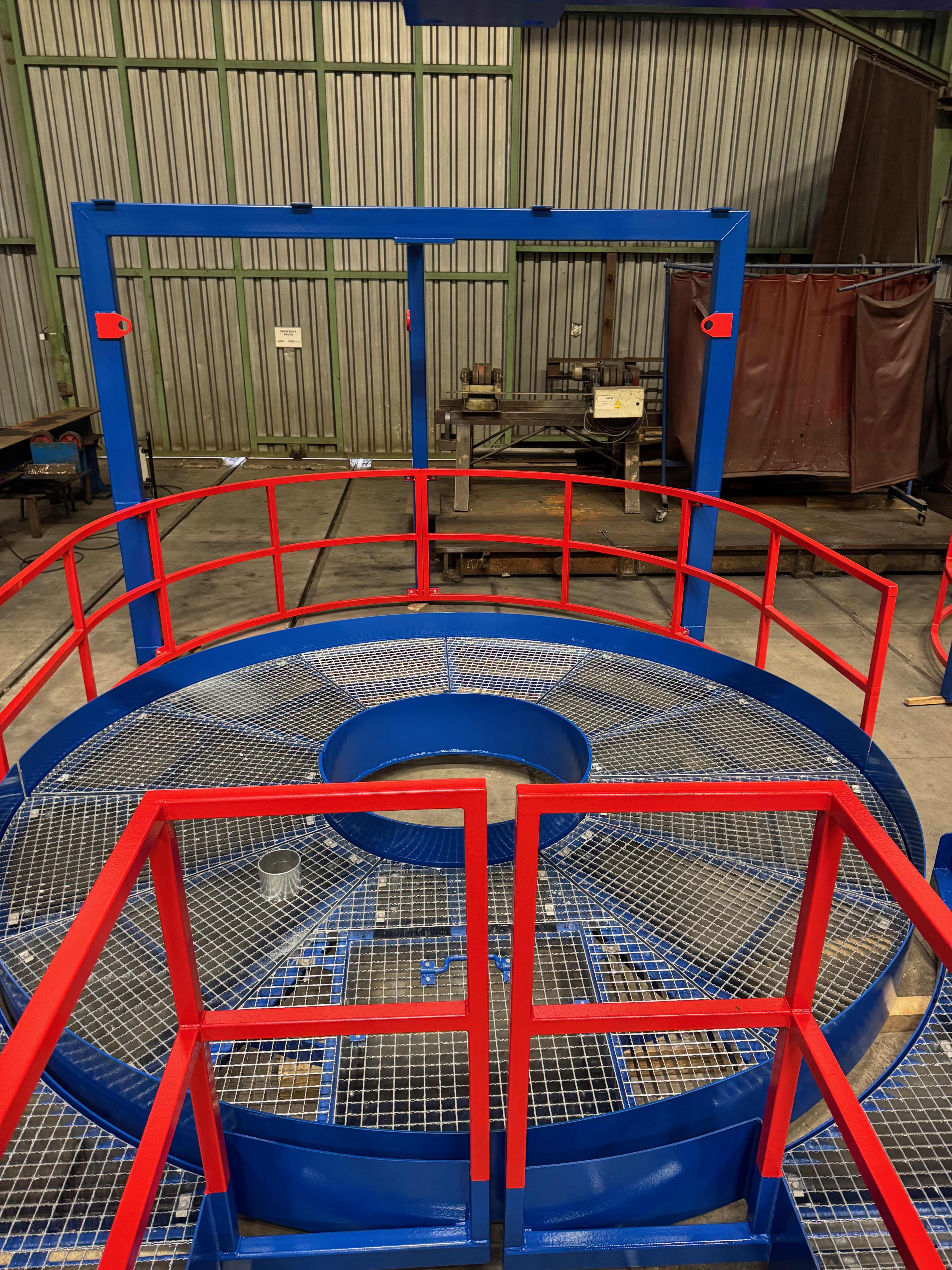

• výrobu obslužných lávek a zábradlí,
• povrchovou úpravu,

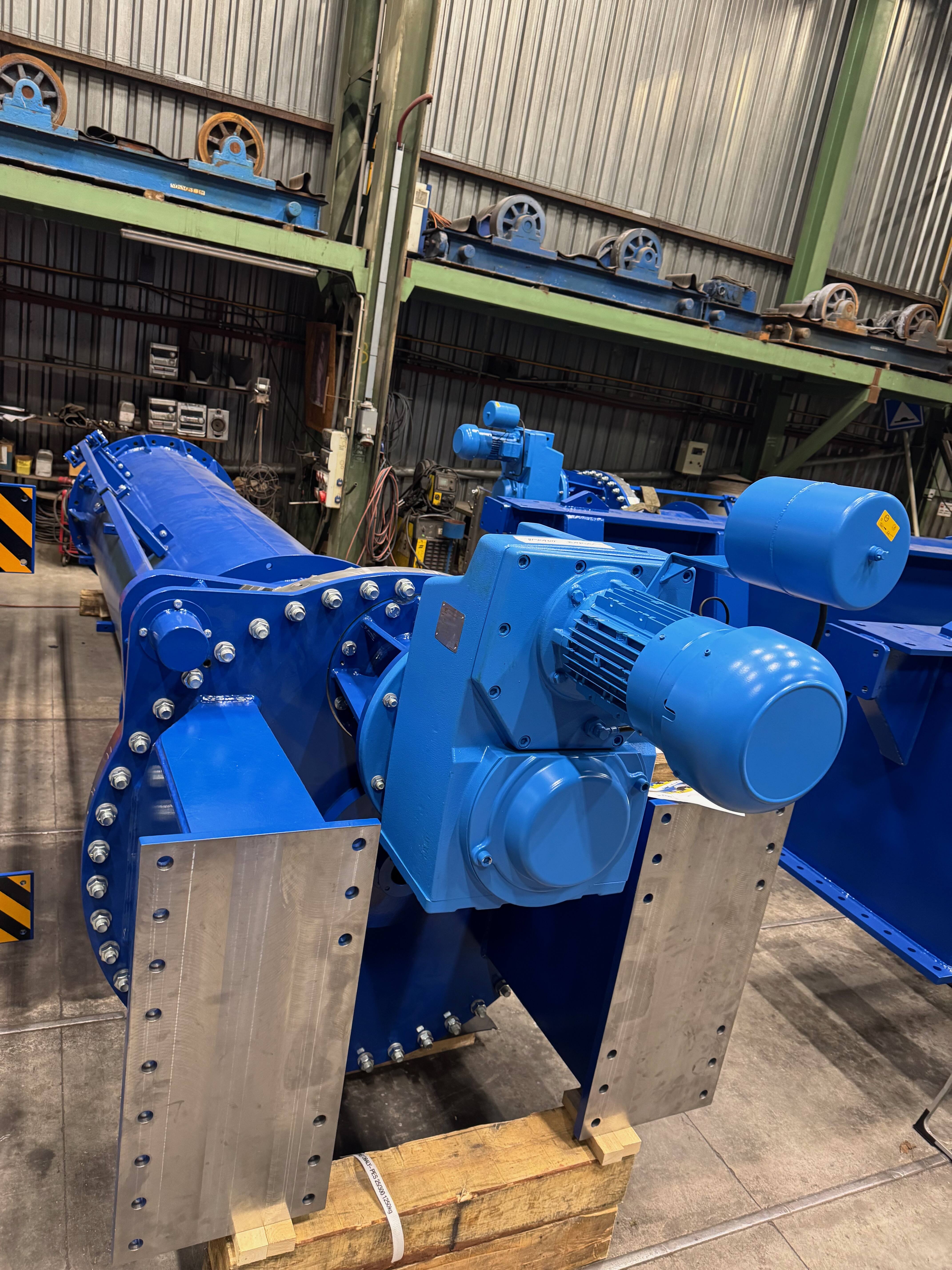

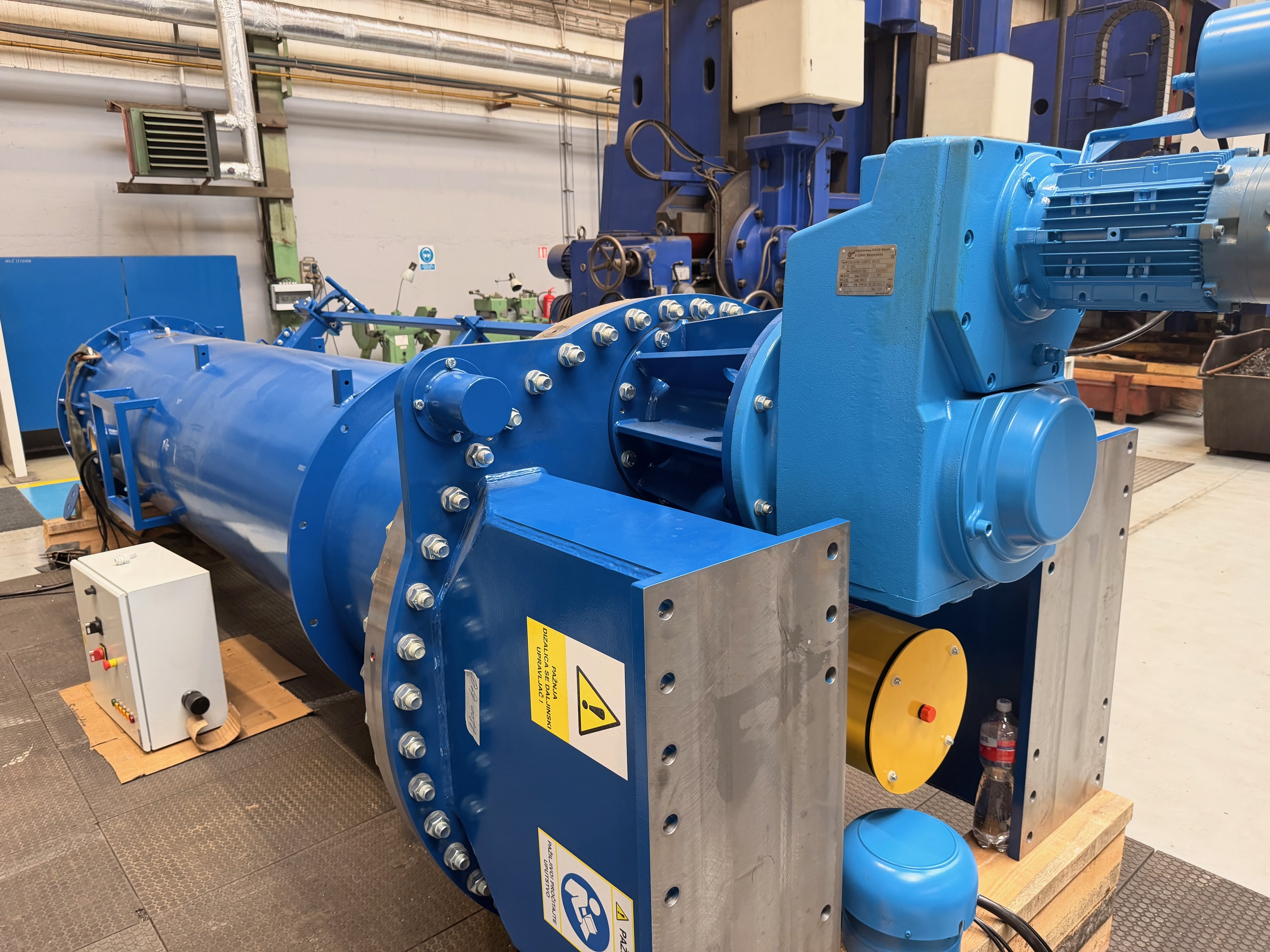

• montáž komponent,
• kompletní elektroinstalaci a zapojení zařízení.

Kontrola kvality a testování

Před expedicí byly provedeny všechny předepsané kontroly a zkoušky.

‍

Součástí ověření byly:

• NDT kontroly svarových spojů,
• rozměrové kontroly,

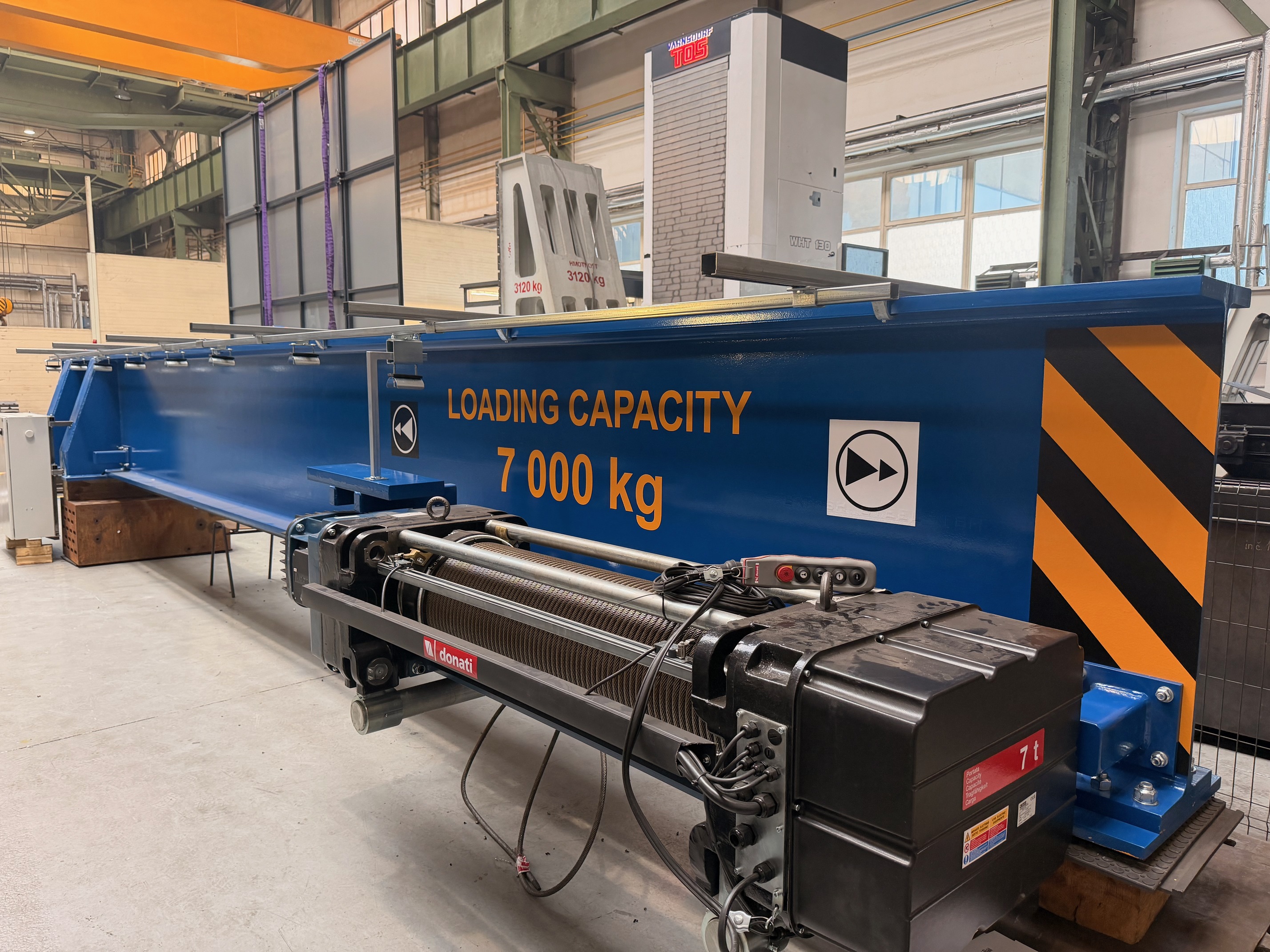

• funkční zkoušky kladkostroje,
• ověření hlavních pohybů zařízení,
• kontrola elektrického zapojení.

Veškeré výsledky byly zaznamenány do sborníku „quality book“.

Příprava na export

Vzhledem k tomu, že konečné místo instalace se nachází mimo Evropskou unii, byla významnou součástí projektu také příprava exportní dokumentace.

‍

Dodávka zahrnovala:

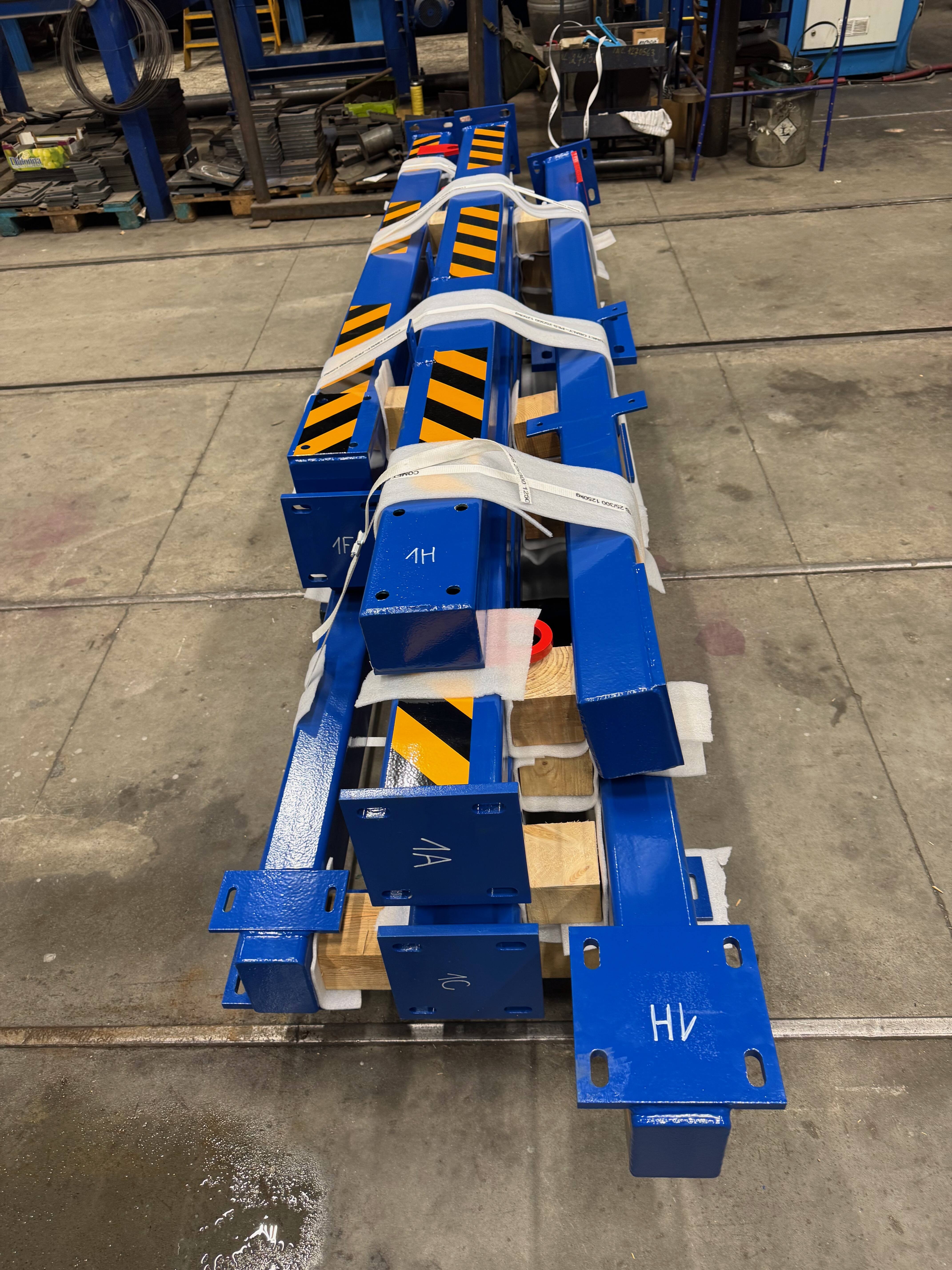

• značení jednotlivých dílů,
• balení pro mezinárodní přepravu,
• vystavení expedičních dokumentů,
• dodání průvodní dokumentace v anglickém a srbském jazyce,

Výsledek projektu

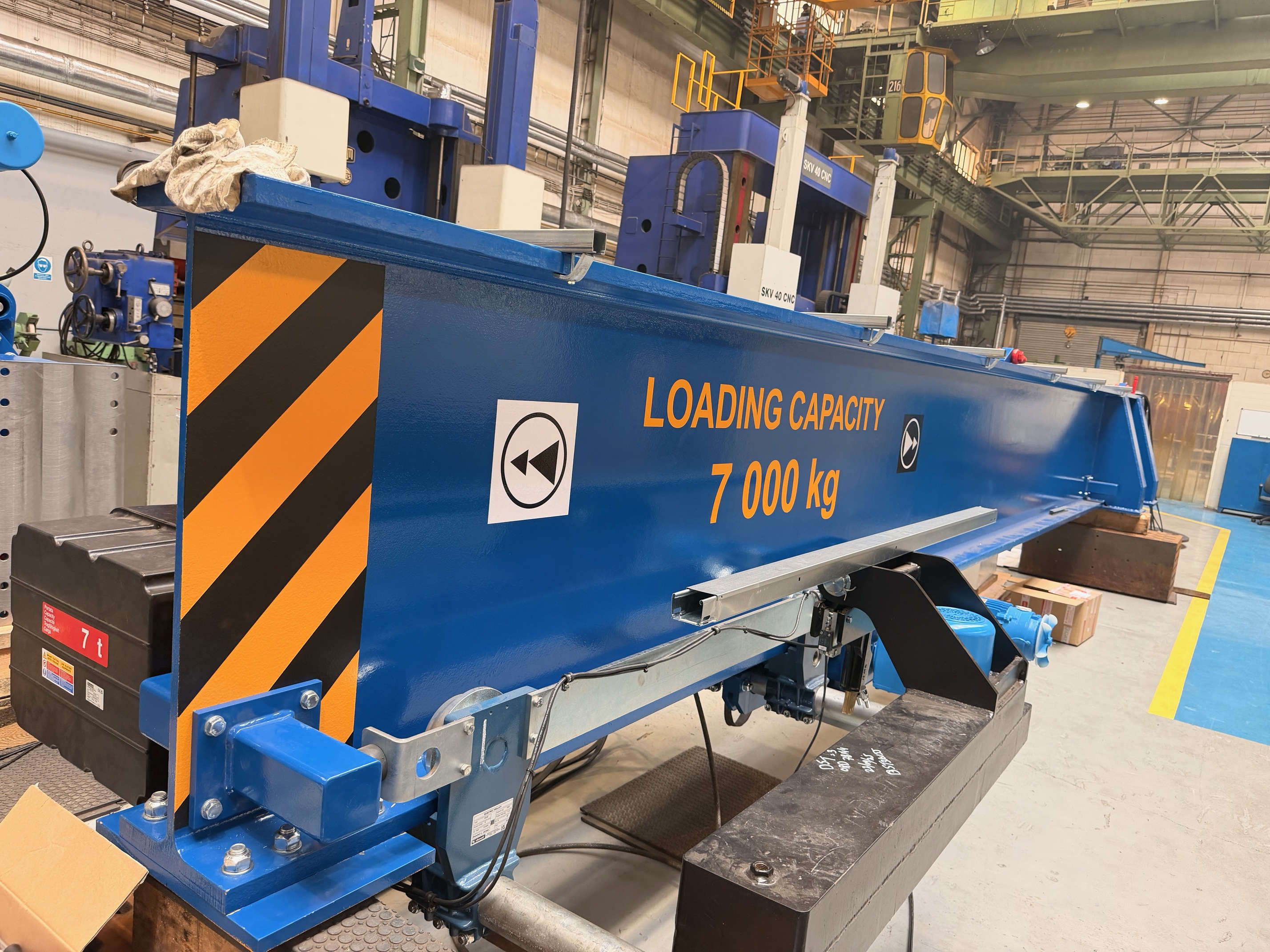

Výsledkem projektu jsou dva moderní otočné jeřáby s délkou ramene 7 metrů a nosností 7 tun, určené pro dlouhodobý provoz v náročných podmínkách těžebního průmyslu. Díky optimalizaci konstrukce se podařilo snížit celkovou hmotnost dodaných zařízení přibližně o 1 000 kg oproti původnímu řešení, což přineslo úspory nejen při výrobě, ale také při následném provozu zařízení. Celá výroba včetně elektroinstalace byla realizována v PME, což umožnilo plnou kontrolu nad kvalitou, termíny i technickým provedením zakázky.

Přínos pro zákazníka

• modernizovaný design odpovídající současným technickým standardům,
• snížení celkové hmotnosti konstrukce o přibližně 1 000 kg,
• kompletní dodávka z jednoho zdroje,
• ověřená funkčnost před expedicí,
• dokumentace v anglickém i srbském jazyce,
• kompletní Quality Book,
• výroba dle EN 1090-2 EXC3,
• připravenost zařízení pro export a montáž v zahraničí.

Klíčové technické parametry

‍

Parametr - Hodnota

Počet jeřábů: 2 ks

Typ: Otočný jeřáb

Nosnost: 7 t

Délka ramene: 7 m

Výška zdvihu : 53m

Místo instalace: Velkorypadlo

Norma výroby: EN 1090-2 EXC3

Rozsah PME: Výroba, elektroinstalace, testování, exportní příprava

 Závěr

Projekt potvrdil schopnost společnosti PME realizovat komplexní dodávky zdvihacích zařízení od technického návrhu přes výrobu až po přípravu na mezinárodní export. Ve spolupráci s odbornými partnery dokážeme zákazníkům nabídnout řešení na míru pro těžební průmysl, energetiku i další průmyslová odvětví, kde jsou kladeny vysoké požadavky na bezpečnost, spolehlivost a kvalitu provedení.

‍
